上の写真みたいな感じになればいいかな、というイメージを
Photoshopで描いてみる
元が普通のスポーツスターだからあまり上下がぺったんこなタンクにすると、またフレームが気になってしまうし、やっぱり8リットルくらいないと実用的には厳しいのである。
パソコンは何度でもやり直しが出来るし、この角度以外の写真でもざっと描いてみることが出来る。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhJFHAq65k0m1kWHRJdRTy69gUrfX89rTWz0O-EtVWzE4OhnGo7YHV3HpF0_RqaYY0HymvDj4z0Zj0gxWncTSzEO68c9KTNy7Oqmyd86kXDUfFDTMPlgVRcD2ZAXlkgesFspjuLrA1mhi-o/s640/inu_tra02.jpg)
ところで4速スポーツスターと
5速の後期ではオイルタンクのステーの頑丈さが全然違う。
上が旧型、下が補強対策後。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEghANBJ4Nyt49o4wk4F9bGp5-FCx6_5Ft1Zvo5D6VEUwKtt9czeWiiOXRkO9-hkcW3QLx8ZqiYElGn9A44D1R9IzaeZVaAfT2EbeZndSFdQm3NY6BulAMH8AfRsOQCwCoViw2gFPUZSfCRE/s640/inu_tra03.jpg)
しかし今回は別のオイルタンクが使えないか検討中なのである。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgScJ0Ep-gx49VEvqmr0sBfl13ZABi2SWPttPgxLsD1olw6hNdd79QOtK16pY-eb2X9L_EU1tU6zUoFkiry-6SDsc_ph-go-TaL96Pgn23gO-Q338JjG2Ur5TyN0ormb5WL2DNMHOSh4Bjl/s640/inu_tra04.jpg)
リアフェンダーはこの大柄な鉄フェンダーを使おうかと。
先端は8センチくらい短くする予定。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj5bskXNoL1mFm0lHoIOQA6ZYQ3lKqr0NqxKfgVL-2Zuc1pB72UIH0sJUz8peGXBTyNSwOjyEKk86zr9ntk28J0aGZStBtap_oeyvoolgRElVr18iReRP4oiz4yxGv1ojw9cmnRdpW-ksay/s640/inu_tra05.jpg)
このフレームを元にまずイメージをつかむためにダンボールで工作してみる。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhCX6AKYtkDxqvQluqfsQG2v418MoAjTH7gKUK4dQns7A0SWwU1SiZDySRg_PoGCKUICyDT5mJAJIpgqG4Du51gyqxcflij6X5O73BjkvHGJMbTs6iABTGxwZ5wJR2Vsed4SU63Y3v7ffzn/s640/inu_tra06.jpg)
片側を作ったら一度バラして反対側も同じように紙を切って
対称に作って行く。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg9Wj-YpQjcmEdhdeq1XNMeaonAxVq6MBVyFhfMoDaPZexmwZAk-pSNGvRLC3BHqHkNJPQ0GlU1CRbEsm6nFr2Ammq2JLoEFpqAG1T2RI0_Nn_vi_i7Z10LwgNgwz7WotjfTEnLUYTbZKoB/s640/inu_tra07.jpg)
ちょっとエンジンのリアバンクにかかり過ぎてるか。
メリハリもないね。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiIeMCwg917EDEL3piyrM5UYodRa627614YCw48R3_Nj2CbNDsIpW6XtNswvmaQqv2TkbqVbb_DOfR9dFd5XytcbEwZ3sVJSyaI7e1OyGWUZYjG-t-wuA9uBhQOa-jiNGOIuZp_7PFHhxlH/s640/inu_tra08.jpg)
上から見たシルエットはまさしくFRPボディのそれ。
「それ」とは何を表すか?下から選びなさい。
みたいな問題嫌いだったなあ。
簡単過ぎて意味わかんなくなって深読みし過ぎて間違えるパターン。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEholx9vDLsmK7HgtBQb0FCfE1BrBfF2fzGAzOGhgTUM_bmO1gHe86hc5LwfrJvywIwGMWTXMFIncvK67eNYJhWVZTxMAObkcJL9J59V87kPCf3myP2lYYG7mKJ-ulxa08w5cGF5q8y7lIIj/s640/inu_tra10.jpg)
バッテリーの出っ張りがなくなるとこのへんの納まりもよくなる。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiQHXaJUQrRKUemWUOxGxhyRdfbFXCm8NAJGLeDaZSpDFPEFwpwEEqvfJpKf4rvphfhw7sZT4D1xJ3UgKHa-yI7047SyafCgOxiwr193gfahxG2rOp84P4ICfSnxlxEOIdKg9ws961xvH23/s640/inu_tra11.jpg)

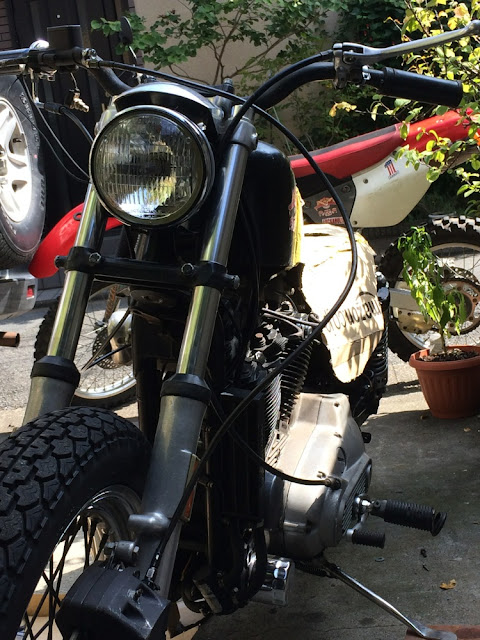

すこしエンジンが見えるようにして、リアサスのピボットを隠したらリアがぼってりして来た。
この辺を直すということで続く…
